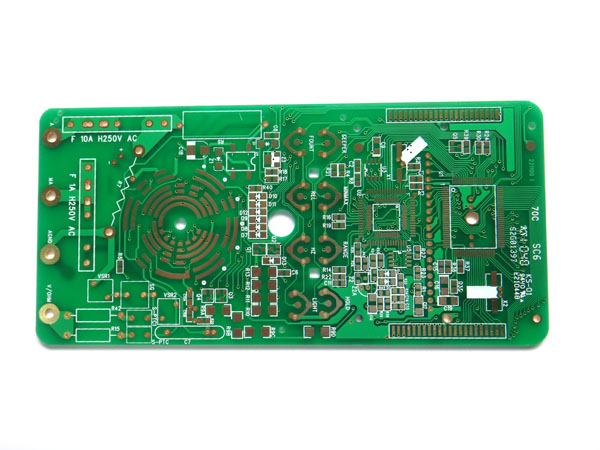

PCB線路板的負片:一般是我們講的tenting制程,其使用的藥液為酸性蝕刻負片是因?yàn)榈灼谱鞒鰜?lái)后,要的線路或銅面是透明的,而不要的部份則為黑色的,經過線路制程曝光后,透明部份因干膜阻劑受光照而起化學作用硬化,接下來的顯影制程會把沒有硬化的干膜沖掉,于是在蝕刻制程中僅咬蝕干膜沖掉部份的銅箔(底片黑色的部份),而保留干膜未被沖掉屬于我們要的線路(底片透明的部分)

PCB線路板的正片:一般是我們講的pattern制程,其使用的yao藥液為堿性蝕刻正片若以底片來看,要的線路或銅面是黑色的,而不要部份則為透明的,同樣地經過線路制程曝光后,透明部份因干膜阻劑受光照而起化學作用硬化,接下來的顯影制程會把沒有硬化的干膜沖掉,接著是鍍錫鉛的制程,把錫鉛鍍?cè)谇耙恢瞥?顯影)干膜沖掉的銅面上,然后作去膜的動作(去除因光照而硬化的干膜),而在下一制程蝕刻中,用堿性yao水咬掉沒有錫鉛保護的銅箔(底片透明的部份),剩下的就是我們要的線路(底片黑色的部份)

正片和負片其實是根據各電路板廠的工藝來選擇的,正片:工藝就是(雙面電路板)開料-鉆孔-PTH(一次電鍍也叫加厚銅)-線路-二銅(圖形電鍍)然后走SES線(退膜-蝕刻-退錫)負片:工藝就是(雙面板)開料-鉆孔-PTH(一次電鍍也叫加厚銅)-線路(不經過二銅圖形電鍍)然后走DES線(蝕刻-退膜)

①區分菲林(底片)的母片、工作片、正負片及藥膜面:菲林有母片和工作片(子片)、黑片和黃片、正片與負片之分;

②yao膜面區分時黑片光面為藥膜,黃片則相反,一般可以通過刮筆或刀片在菲林上刮一下可看出那一面為藥膜面。(母片:正字正藥面,子片:正字反藥面);

③一般來講母片為黑菲林又稱為銀鹽片,主要用來復制工作片(黃片又稱為重氮片),但工作片卻不一定只有黃片,也有黑片做工作片,其主要是做高精密度HDI板或者為了節省開支在一次性的小批量線路板生產中使用,黃片是用于普通PCB線路板及打批量的普通電路板制造時使用;

④黃片使用時注意:有光面與啞面兩種,第二種使用時易于出現油面壓痕;

⑤菲林線路(有銅)上透光的負片,不透光為正片;正片為進行圖形電鍍時使用,顯影掉的是線路,留下的作用是抗腐蝕的電鍍,主要鍍上的是鉛錫。負片為直接蝕刻所用,顯影后所留抗蝕處為線路,直接用酸性蝕刻液進行蝕刻。
